Плохое просыпание цемента из силоса и забивание системы аэрации
Почему 300 кг цемента выгружаются за 2–4 минуты и как промышленные вибрационные аэраторы VBS / VBE возвращают стабильную подачу на РБУ
Смотреть результатПлохое просыпание цемента: 300 кг за 2–4 минуты
Типичный симптом — 300 кг цемента выгружается за 2–4 минуты. Это значительно превышает нормативные показатели и приводит к снижению производительности всего бетонного узла.
На практике проблема проявляется резким увеличением времени подачи материала в дозатор и нестабильным потоком цемента. В условиях работы растворобетонных узлов (РБУ) это одна из самых частых эксплуатационных проблем — и почти всегда она связана не с материалом, а с реализацией системы аэрации силоса.
вместо стабильной подачи цемент идёт «рывками»: дозатор ждёт материал, производительность РБУ падает, оператор вручную «раскачивает» выгрузку.
Кустарная аэрация: перфорированная трубка и мешковина
В рассматриваемом случае силос был оснащён кустарной системой аэрации, выполненной на основе металлической трубки с перфорацией. На трубку устанавливалась мешковина, закреплённая проволокой.
Конструкция выполняла функцию обратного барьера: воздух должен был проходить внутрь силоса, а цемент — не проникать обратно в аэрационный канал. На практике такая схема не обеспечивает стабильной работы: со временем эксплуатационные проблемы проявились в виде постоянных отказов системы.
аэрационный канал перестаёт подавать воздух в силос
поток становится нестабильным, материал идёт рывками
300 кг цемента выгружаются 2–4 минуты вместо нормативных показателей
простой силоса на ручную прочистку канала и замену мешковины
Четыре причины, по которым кустарная аэрация перестаёт работать
Все четыре причины работают одновременно и усиливают друг друга — поэтому «подлатать» конструкцию заменой материала обычно не получается.
Забивание фильтрующего слоя
Мешковина не обладает стабильной фильтрующей структурой. При контакте с цементом происходит:
- постепенное заполнение пор цементной пылью;
- образование плотной цементной корки;
- полная потеря воздухопроницаемости.
В результате система перестаёт выполнять функцию подачи воздуха.
Отсутствие направленного распределения воздуха
Перфорированная трубка не обеспечивает равномерной подачи воздуха в массу материала: поток распределяется локально и не формирует зоны псевдоожижения цемента. Это приводит к:
- образованию сводов (arching);
- зависанию материала;
- формированию «каналов» протока (rat-holing).
Попадание цемента в аэрационный канал
Конструкция не имеет промышленного механизма защиты от обратного проникновения материала. В результате:
- цемент попадает внутрь трубки;
- происходит цементация внутренних полостей;
- увеличивается гидравлическое сопротивление системы.
Отсутствие вибрационного воздействия
При работе с мелкодисперсными материалами (цемент, зола, микрокремнезём) критически важно разрушение структур слёживания. В рассматриваемой конструкции отсутствует механическое или вибрационное воздействие — это усугубляет зависание материала.
Одной подачи воздуха для таких материалов недостаточно.
Почему обратные клапаны не решают проблему
Попытка решения через установку обратных клапанов в системах аэрации силосов не является промышленно обоснованной. В типовых системах хранения сжатый воздух подаётся импульсно, а защита от обратного проникновения материала реализуется конструктивно — не механическим затвором.
Как защищаются на самом деле
- мембранные элементы;
- эластичные воздухопроницаемые материалы;
- направленная геометрия подачи воздуха.
Почему обратный клапан не подходит
- не рассчитан на работу с пылевыми средами;
- быстро выходит из строя из-за цементации;
- создаёт дополнительное сопротивление потоку воздуха.
| Критерий | Трубка с перфорацией + мешковина | Обратный клапан | Вибрационные аэраторы VBS / VBE |
|---|---|---|---|
| Защита от обратного проникновения цемента | мешковина, которая забивается цементом | не защищает от цементации | эластичная мембрана |
| Распределение воздуха | локальное, без зон псевдоожижения | не влияет на распределение | равномерное и направленное |
| Вибрация зоны выгрузки | нет | нет | есть, локальная |
| Работа в пылевой среде | теряет воздухопроницаемость | быстрый выход из строя | рассчитана конструктивно |
| Сопротивление потоку воздуха | растёт по мере цементации | дополнительное | минимальное |
| Обслуживание | постоянная прочистка и замена мешковины | частые замены вышедших из строя элементов | регламентное |
Вибрационные аэраторы VBS / VBE

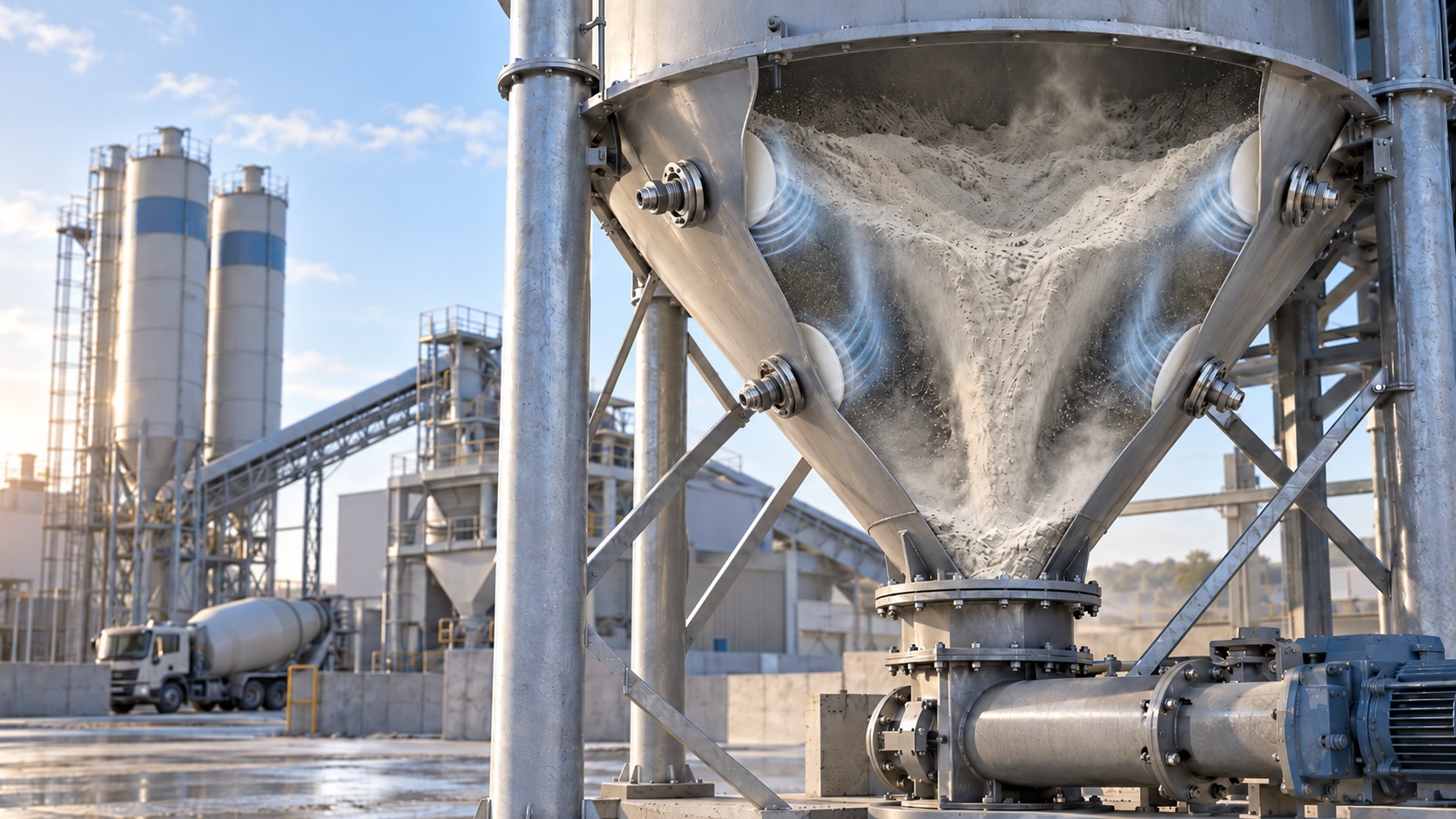

Наиболее эффективное решение для устранения проблемы — переход на промышленные вибрационные аэраторы. Они выполняют одновременно две функции: подают направленный импульсный поток воздуха и создают локальную вибрацию зоны выгрузки. В нижней части силоса формируется зона псевдоожижения материала, при которой цемент теряет внутреннее сцепление и приобретает текучесть.
Мембранная система распределения воздуха
Воздух проходит через специальную эластичную мембрану, которая:
- предотвращает обратное проникновение цемента;
- исключает засорение внутренних каналов;
- обеспечивает равномерный выход воздуха.
Локальная вибрация зоны выгрузки
Механическое воздействие снижает внутреннее трение частиц цемента и разрушает образующиеся своды. Материал не зависает в силосе и стабильно уходит в дозатор.
Импульсный режим работы
Подача воздуха осуществляется кратковременно, что:
- снижает расход сжатого воздуха;
- повышает эффективность разрыхления материала;
- предотвращает уплотнение цемента.
VBS или VBE — зависит от доступа внутрь силоса
монтируется внутри силоса, в зоне выгрузки — прямо в массе цемента
применяется, если нет доступа внутрь силоса — узел выносится наружу
Что меняется после модернизации системы аэрации
Производственные показатели:
Что это даёт объекту:
Меньше простоев силос работает в длительном цикле — без остановок на ручную прочистку аэрацииВыше производительность РБУ дозаторы получают цемент без задержек и «раскачки» выгрузки
Проблема не в цементе, а в аэрации
Причина медленной выгрузки — не материал, а система аэрации
- кустарные решения на перфорированных трубах и фильтрующих тканях не обеспечивают стабильной работы в условиях промышленной эксплуатации;
- мембранная технология, локальная вибрация и импульсный режим дают устойчивую работу силоса;
- переход на VBS / VBE — стандартное инженерное решение для бетонных узлов и силосных комплексов.
Часто задаваемые вопросы
Можно ли просто заменить мешковину на фильтр?
Нет. Любой фильтр забьётся цементной пылью и потеряет воздухопроницаемость. Нужна мембранная технология.
Нужны ли обратные клапаны?
Нет. В правильной системе аэрации силоса они не используются — защита реализуется мембраной и геометрией подачи воздуха.
Можно ли оставить старую трубу и доработать?
Экономически нецелесообразно — проще и дешевле перейти на VBS / VBE, чем постоянно обслуживать кустарную схему.
Что выбрать — VBS или VBE?
VBS — внутренняя установка. VBE — внешняя, если нет доступа внутрь силоса.
