Снижение износа подшипников и валов шнековых транспортеров на абразивных материалах
Как инженерно решить проблему ускоренного износа шнеков при работе с цементом, песком и золой с помощью усиленных решений WAMGROUP
Смотреть результатПочему шнеки выходят из строя при работе с цементом и песком
В системах транспортировки сыпучих материалов шнековые конвейеры — один из наиболее нагруженных элементов производственной линии. Особенно критичной становится их эксплуатация при работе с абразивными средами: цементом, кварцевым песком, золой-уносом и минеральными порошками.
На практике именно абразивность материала, а не механическая нагрузка, становится основной причиной деградации узлов. Частицы цемента и песка действуют как микрорежущий инструмент, постепенно разрушая зоны трения: подшипники, торцевые уплотнения и посадочные места валов.
подшипниковые узлы шнеков выходили из строя каждые 3–4 недели — оборудование не достигало расчётного межсервисного интервала, что снижало производительность всей технологической линии.
Системная проблема на линии дозирования сухих компонентов
На предприятии, эксплуатирующем линию дозирования и подачи сухих компонентов, была зафиксирована системная проблема — отказы повторялись на разных шнеках и не были связаны с ошибками обслуживания.
ресурс узлов оказывался кратно ниже расчётного
износ посадочных мест в зоне опор
рост температуры при длительной работе
и внеплановые остановки линии
Причины отказов: не случайные, а конструктивные
Техническое обследование показало, что основная проблема носила не случайный, а конструктивный характер — стандартные узлы просто не рассчитаны на абразивную среду и непрерывный режим.
Абразивная деградация узлов
Мелкодисперсные частицы цемента и песка проникали в зоны вращения и работали как абразивная паста, ускоряя износ подшипников и посадочных поверхностей.
Недостаточная защита опорных узлов
Стандартные шнеки не обеспечивали достаточного уровня герметизации. В результате:
- происходила утечка смазки;
- внутрь узлов попадала пыль;
- нарушался режим работы подшипников.
Перегрузка опор при длительной эксплуатации
Режим 16–24 часа в сутки создавал постоянную тепловую и механическую нагрузку, к которой бюджетные узлы не были адаптированы.
Переход на усиленные узлы WAMGROUP
Для устранения проблемы было принято решение модернизировать узлы шнекового транспортера с использованием промышленной серии WAMGROUP, ориентированной на тяжёлые условия эксплуатации.
Внедрённые изменения:
- установка усиленных подшипниковых узлов промышленного класса;
- применение герметизированных опорных узлов с повышенной защитой от пыли;
- внедрение износостойких втулок в зоне вращения вала;
- модернизация торцевых уплотнений (dust-tight execution);
- использование шнеков с усиленной конструкцией для абразивных сред.
Принцип модернизации — не «усилить весь узел», а перенести зону износа в заменяемые элементы. Раньше изнашивались подшипники и валы (дорогие элементы), после модернизации нагрузку приняли втулки и защитные вставки (расходники). Это принципиально изменило экономику обслуживания.
Результаты внедрения
Надёжность:
Эксплуатация и экономика:
20 → 3–5 ч простой оборудования в месяц вместо ~20 часов; снизилась нагрузка на ремонтный персонал−35–50% затраты на ремонт и ЗИП; меньше потерь производства из-за простоев, выше предсказуемость обслуживания
Снижение стоимости владения оборудованием
Одним из ключевых результатов модернизации стало изменение подхода к выбору оборудования: ресурс системы теперь обеспечивает опорная часть, а не корпус шнека.
Что стало возможным
- использовать шнеки более простой конструкции без потери надёжности;
- компенсировать их ресурс за счёт усиленных опорных решений;
- снизить первоначальные инвестиции (CAPEX);
- перераспределить затраты в сторону обслуживаемых элементов вместо капитального ремонта.
Почему это работает
Износ концентрируется в зоне контакта с абразивом, и именно эту зону мы делаем заменяемой и защищённой. Герметизация опор исключает попадание пыли в подшипниковый узел, поэтому шнек перестаёт быть расходным материалом целиком.
Проблема конструктивно-инженерная, а не эксплуатационная
Что даёт переход на усиленные решения WAMGROUP
- устранить первопричину износа: пыль + абразив + слабая герметизация;
- перенести нагрузку на заменяемые элементы;
- стабилизировать работу оборудования в непрерывном режиме;
- существенно снизить стоимость жизненного цикла оборудования.
С какими задачами мы работаем по этой теме
Часто задаваемые вопросы по износу шнеков
Почему шнеки быстро изнашиваются при работе с цементом и песком?
Основная причина — абразивное воздействие мелкодисперсных частиц. Цемент, песок и зола формируют внутри шнека абразивную среду, которая действует как шлифующая паста. В первую очередь страдают:
- подшипниковые узлы;
- торцевые уплотнения;
- посадочные поверхности валов.
При недостаточной герметизации частицы попадают в зону трения и ускоряют износ в несколько раз.
Что быстрее всего выходит из строя в шнековом транспортере?
В условиях абразивной среды наиболее уязвимы:
- подшипники опорных узлов;
- уплотнения (сальники, манжеты);
- валы в зоне посадки подшипников;
- торцевые крышки.
В большинстве случаев именно разрушение подшипников приводит к аварийной остановке оборудования.
Можно ли увеличить срок службы шнека без полной замены оборудования?
Да. В большинстве случаев полная замена не требуется. Эффективнее:
- заменить стандартные опоры на усиленные узлы;
- установить износостойкие втулки;
- модернизировать систему уплотнений;
- перераспределить зоны износа на заменяемые элементы.
Такой подход снижает стоимость модернизации и увеличивает ресурс оборудования в 2–3 раза.
В чём отличие усиленных шнеков WAMGROUP от стандартных решений?
Усиленные решения WAMGROUP отличаются:
- повышенным классом подшипниковых узлов;
- улучшенной системой пылезащиты;
- использованием износостойких материалов в зоне трения;
- модульной конструкцией узлов обслуживания.
Главный инженерный принцип — защита критических элементов от прямого контакта с абразивом.
Можно ли использовать более дешёвые шнеки с усиленными опорами?
Да, и это одно из ключевых преимуществ модернизации. При установке усиленных опорных узлов:
- допускается использование шнеков стандартного класса;
- ресурс системы обеспечивается не корпусом, а опорной частью;
- снижается CAPEX без потери надёжности.
Это особенно эффективно для линий с высокой интенсивностью эксплуатации.
Как понять, что шнековый транспортер нуждается в модернизации?
Типовые признаки:
- регулярный выход из строя подшипников (чаще 1 раза в 1–2 месяца);
- перегрев опорных узлов;
- рост энергопотребления привода;
- появление вибраций;
- необходимость частой замены уплотнений.
Если присутствуют 2–3 признака одновременно — модернизация экономически оправдана.
Насколько можно сократить простои после модернизации?
На практике при переходе на усиленные узлы:
- простои снижаются в среднем на 70–85%;
- межсервисный интервал увеличивается в 2–3 раза;
- аварийные остановки практически исключаются.
Фактический эффект зависит от режима работы и абразивности материала.

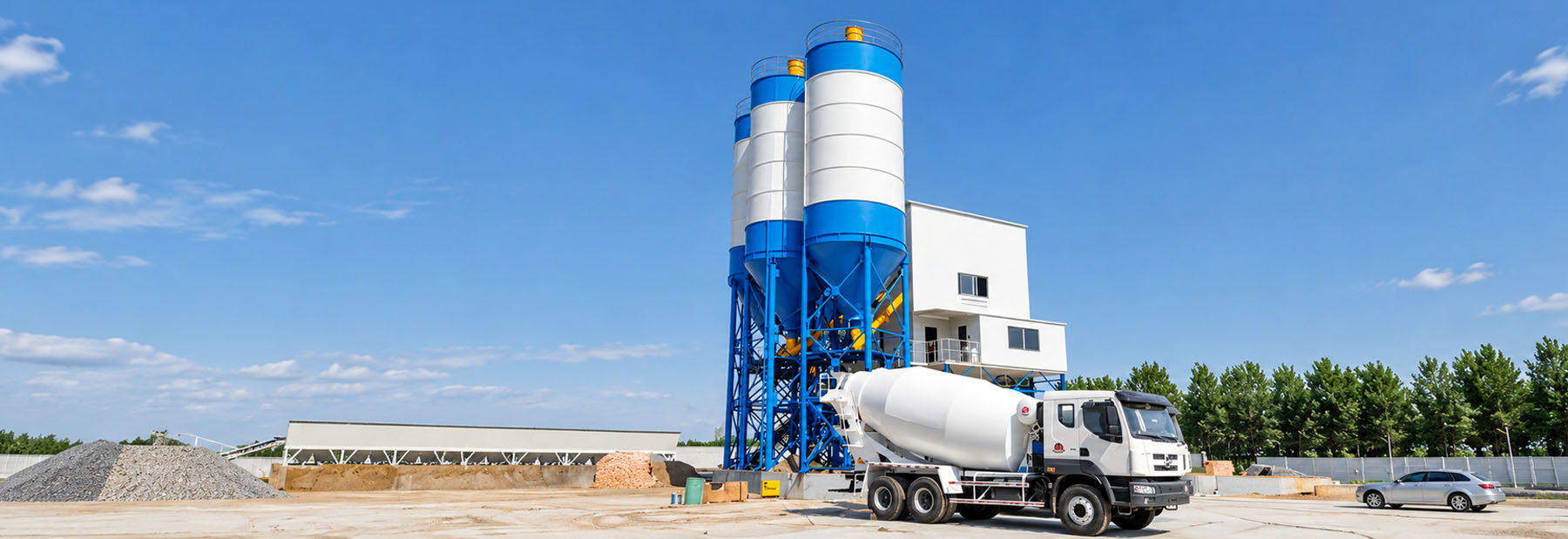

Подходит ли решение для цементных заводов и бетонных узлов?
Да. Решение применимо для:
- цементных производств;
- РБУ (растворно-бетонных узлов);
- заводов сухих смесей;
- систем подачи песка, золы и минеральных порошков.
