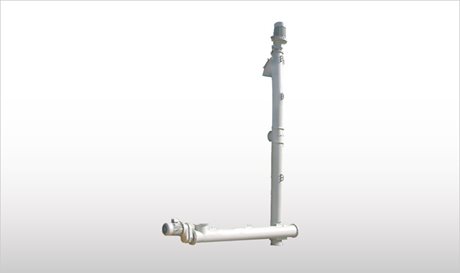

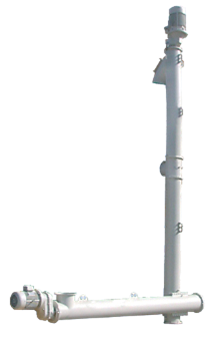

Вертикальный шнековый транспортер - VE

О продукте:

Транспортные системы с вертикальным шнеком VE являются самым экономичным и компактным решением для вертикального транспортирования порошковых и гранулированных материалов. Сыпучий материал, выгружаемый из силоса, бункера или с другого транспортного устройства, можно разгружать с помощью вертикального шнека в весовой бункер, в один или несколько силосов или бункеров, либо в другую транспортную систему. Транспортные системы с вертикальным шнеком VE обладают высокой эффективностью и производительностью. Транспортная система с вертикальным шнеком VE состоит из горизонтального подающего шнека и вертикального транспортирующего шнека. Горизонтальный подающий шнек, который может быть питателем с загрузкой  из силоса или бункера, или же конвейером, если его производительность задается предыдущим дозирующим устройством, состоит из U-образного лотка или трубы из углеродистой стали с соответствующей обработкой поверхности. Зона выгрузки подающего шнека образуется короткой трубчатой секцией, перпендикулярно присоединенной с помощью фланца к нижней части вертикального шнека. В лотке/трубе установлен винт с соединительными втулками и две концевые подшипниковые опоры. Подающий шнек оснащен одной (или более) промежуточной подшипниковой опорой в зависимости от длины транспортера, а также приводом, соответствующим особенностям применения. Вертикальный шнек состоит из трубчатого корпуса с загрузочным патрубком, соединенным с разгрузочным патрубком горизонтального подающего шнека, наклонного патрубка выгрузки в верхней секции, торцевых фланцев, приваренных к каждой секции трубы, винта с соединительными втулками, стандартной концевой подшипниковой опоры и промежуточных подшипниковых опор в зависимости от длины шнекового транспортера. Привод со встроенной концевой подшипниковой опорой, установленный на выгрузке вертикального шнека, соответствует особенностям применения. Транспортная система с вертикальным шнеком VE поставляется только в исполнении для среднетяжелых условий работы.

Функция:

VE представляет собой систему, состоящую из двух шнеков: горизонтального подающего шнекового питателя или конвейера и вертикального конвейера, который транспортирует материал на необходимую высоту. Разгрузка может производиться в весовой бункер, в один или несколько силосов, или в другую транспортную систему. Компоненты системы, винты, промежуточные и концевые подшипниковые опоры были спроектированы специально для данной системы для упрощения технического обслуживания. Транспортная система с вертикальным шнеком VE, отличается высокой эффективностью и производительностью.

Особенности:

• Диаметр внешней трубы: 114 мм, 139 мм, 168 мм, 193 мм, 219 мм, 273 мм, 323 мм ;
• Высота подъема до 20 метров ;
• Производительность: от 3 м3/ч до 95 м3/ч (при транспортировании Портланд цемента) ;
• Порошковая окраска.

Преимущества:

• Низкие затраты на обслуживание ;
• Компактные размеры ;
• Мало деталей, подверженных износу ;
• По сравнению с ковшовыми элеваторами или пневмотранспортными установками транспортная система с вертикальным шнеком VE имеют более компактные размеры, более просты в обслуживании, требуют меньше запасных частей и имеют оптимальное соотношение цены и качества.
